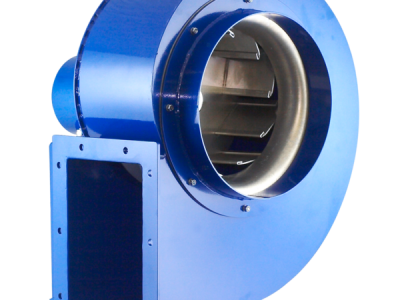

MBB wentylator promieniowy

Wentylator MBB

• Karta katalogowa

Promieniowy wentylator średniociśnieniowy, przeznaczony do transportu nieagresywnych i niewybuchowych gazów o niskim stopniu zapylenia.

ZASTOSOWANIE

Wentylator przeznaczony do systemów transportu nieagresywnych i niewybuchowych gazów bez zanieczyszczeń.

Typowe zastosowania:

• urządzenia chłodnicze i klimatyzacyjne,
• suszarnie,
• centrale wentylacyjne.

KONSTRUKCJA

• średniociśnieniowy wentylator promieniowy o napędzie bezpośrednim
• wirnik spawany z blachy stalowej, malowany, z łopatami profilowanymi, pochylonymi do tyłu, wyważany dynamicznie wg ISO 1940-1 (w modelach 355 i od 630 do 800 wirnik z blachy aluminiowej)
• obudowa spawana z blachy stalowej
• podstawa pod silnik
• wentylator malowany na kolor niebieski RAL 5010 (kategoria korozyjności C3)
• maksymalna temperatura tłoczonego medium 80°C
• temperatura otoczenia silnika od -20°C do +40°C
• figura LG270

SILNIK ELEKTRYCZNY

• asynchroniczny, trójfazowy, 230/400 V, 50 Hz (o mocy do 3 kW)
• asynchroniczny, trójfazowy, 400/690 V, 50 Hz (o mocy od 4 kW)
• klasa sprawności IE3 (od mocy 0,75 kW)
• stopień ochrony IP55
• klasa izolacji F
• do regulacji częstotliwościowej

WYKONANIA SPECJALNE

• dowolna figura LG/RD
• malowanie na kolor inny niż standardowy
• malowanie w wyższej kategorii korozyjności
• wirnik, obudowa i podstawa z blachy stalowej ocynkowanej
• wirnik, obudowa i podstawa z blachy stalowej nierdzewnej 1.4301
• wirnik, obudowa i podstawa z blachy stalowej kwasoodpornej 1.4404
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
• silnik o innym stopniu ochrony IP
• silnik wyposażony w czujniki lub dodatkowe chłodzenie
• uszczelnienie między obudową a silnikiem (simmering)
• maksymalna temperatura tłoczonego medium powyżej 80°C
• temperatura otoczenia silnika poniżej -20°C oraz powyżej +40°C
• napęd pasowy
• izolacja akustyczna
• wykonanie przeciwwybuchowe
