Wentylator kanałowy AFH

Wentylator kanałowy AFH

• KARTA KATALOGOWA
• INSTRUKCJA

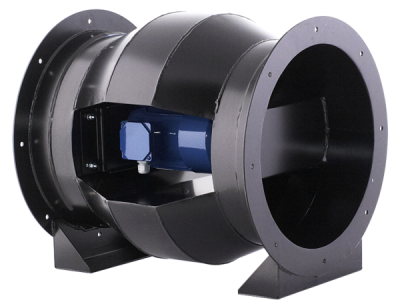

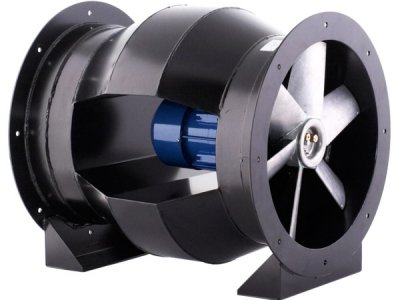

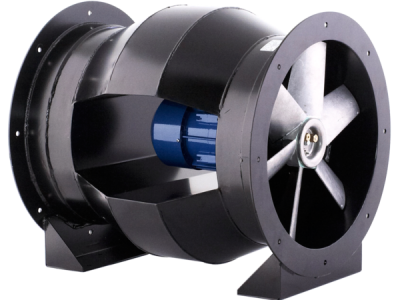

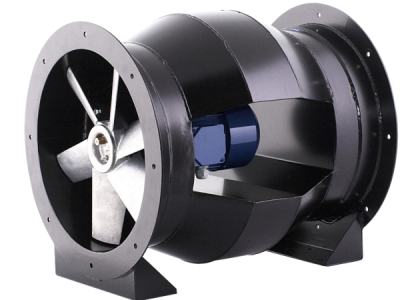

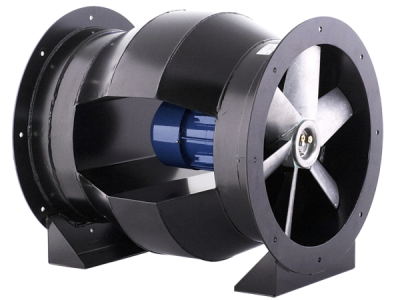

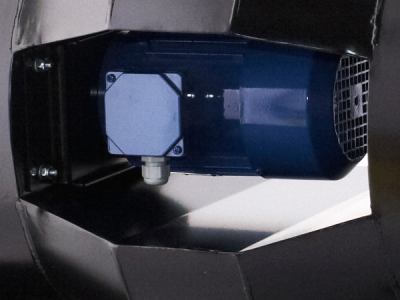

Wentylator osiowy o napędzie bezpośrednim przeznaczony do montażu kanałowego w pozycji poziomej. Silnik elektryczny umieszczony w specjalnej komorze jest całkowicie odizolowany od strumienia transportowanego powietrza

ZASTOSOWANIE

Wentylator przeznaczony do wszelkiego rodzaju instalacji wymagających odprowadzania powietrza o podwyższonej temperaturze. Typowe zastosowania to:

• transport powietrza o wysokiej temperaturze,
• odciąg oparów znad pieców.

SILNIK ELEKTRYCZNY

• asynchroniczny, trójfazowy 230/400V 50Hz lub 400/690V 50Hz
• stopień ochrony IP 55, klasa izolacj F
• do regulacji częstotliwościowej


KONSTRUKCJA

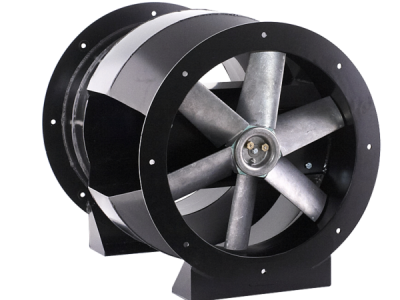

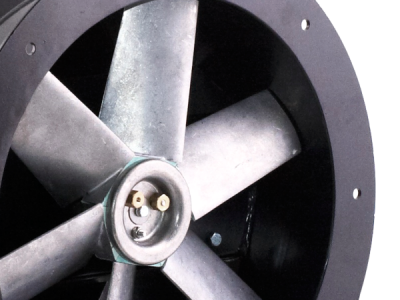

• wirnik aluminiowy, wyważany dynamicznie wg ISO 1940-1

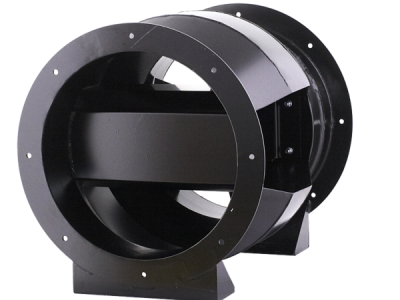

• obudowa spawana z blachy stalowej
• wentylator malowany na kolor czarny RAL 9005 (kategoria korozyjności C3)

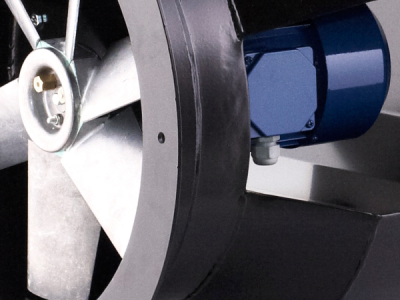

• silnik poza przepływem powietrza
• stopy montażowe
• montaż w pozycii poziomej
• maksymalna temperatura tłoczonego medium 200°C
• temperatura otoczenia silnika od -30°C do +60°C

WYKONANIA SPECJALNE

• malowanie na kolor inny niż standardowy
• malowanie w wyższej kategorii korozyjności
• obudowa z blachy stalowej ocynkowanej
• obudowa z blachy stalowej nierdzewnej 1.4301
• obudowa z blachy stalowej kwasoodpornej 1.4404
• silnik na inne niż standardowe napięcie oraz częstotliwość zasilania
• silnik o innym stopniu ochrony
• silnik o innej klasie izolacji
• silnik wyposażony w czujniki lub dodatkowe chłodzenie
• uszczelnienie między obudową, a silnikiem (simmering)
• obudowa z drenażem
• wentylator o średnicy powyżej 1000mm
