Wentylator kanałowy TD  ^{(Soler & Palau - Hiszpania)}

KARTA KATALOGOWA INSTRUKCJA OBSŁUGI INSTRUKCJA OBSŁUGI (TD 3V 1000-2000) INSTRUKCJA OBSŁUGI (TD KIT) INSTRUKCJA OBSŁUGI (TD-4000) DEKLARACJA ZGODNOŚCI ATEST HIGIENICZNY

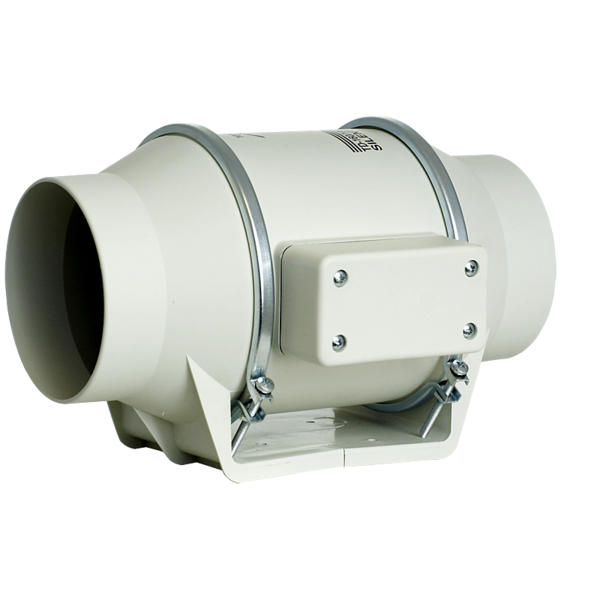

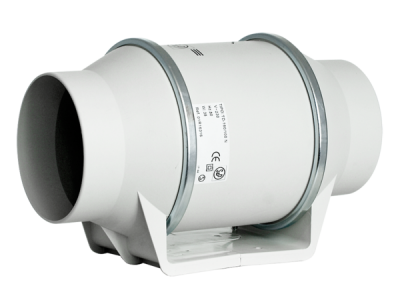

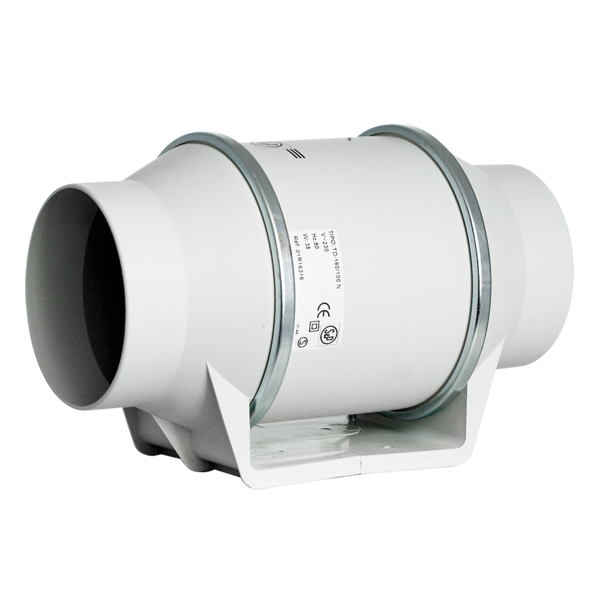

Wentylator kanałowy TD przeznaczony do wentylacji pomieszczeń o niskim stopniu zapylenia, przystosowany do montażu w pozycji pionowej lub poziomej w kanałach wentylacyjnych o średnicach od 100 do 400 mm.

Zastosowanie

Wentylator TD przeznaczony jest do wszelkiego rodzaju instalacji wentylacji ogólnej.
Typowe zastosowania to:

• wentylacja wywiewna i nawiewna mieszkań, biur, sklepów, lokali gastronomicznych,
• współpraca z domowymi okapami kuchennymi wyposażonymi w filtry przeciwtłuszczowe.

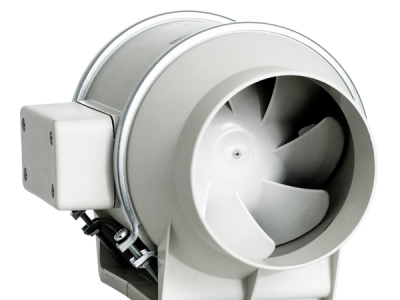

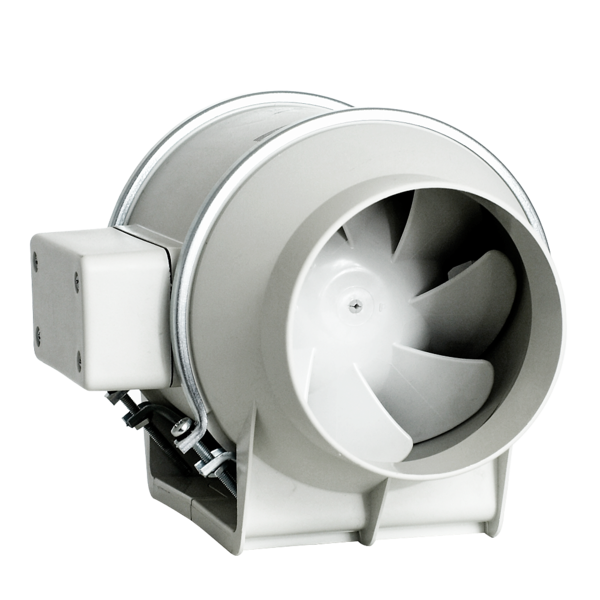

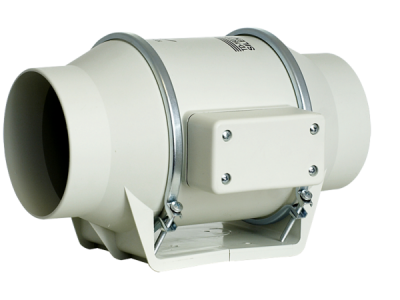

Konstrukcja wentylatora TD

• obudowa z tworzywa sztucznego (modele 160, 250, 350, 500, 800, 800N)
• obudowa z blachy stalowej malowanej farbą epoksydowo-poliestrową (modele 1000, 1300, 2000, 4000, 6000)

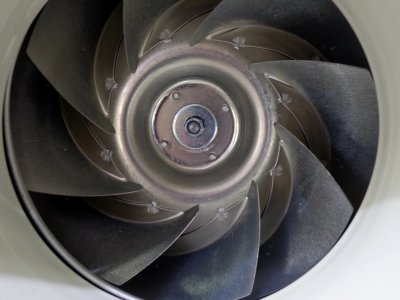

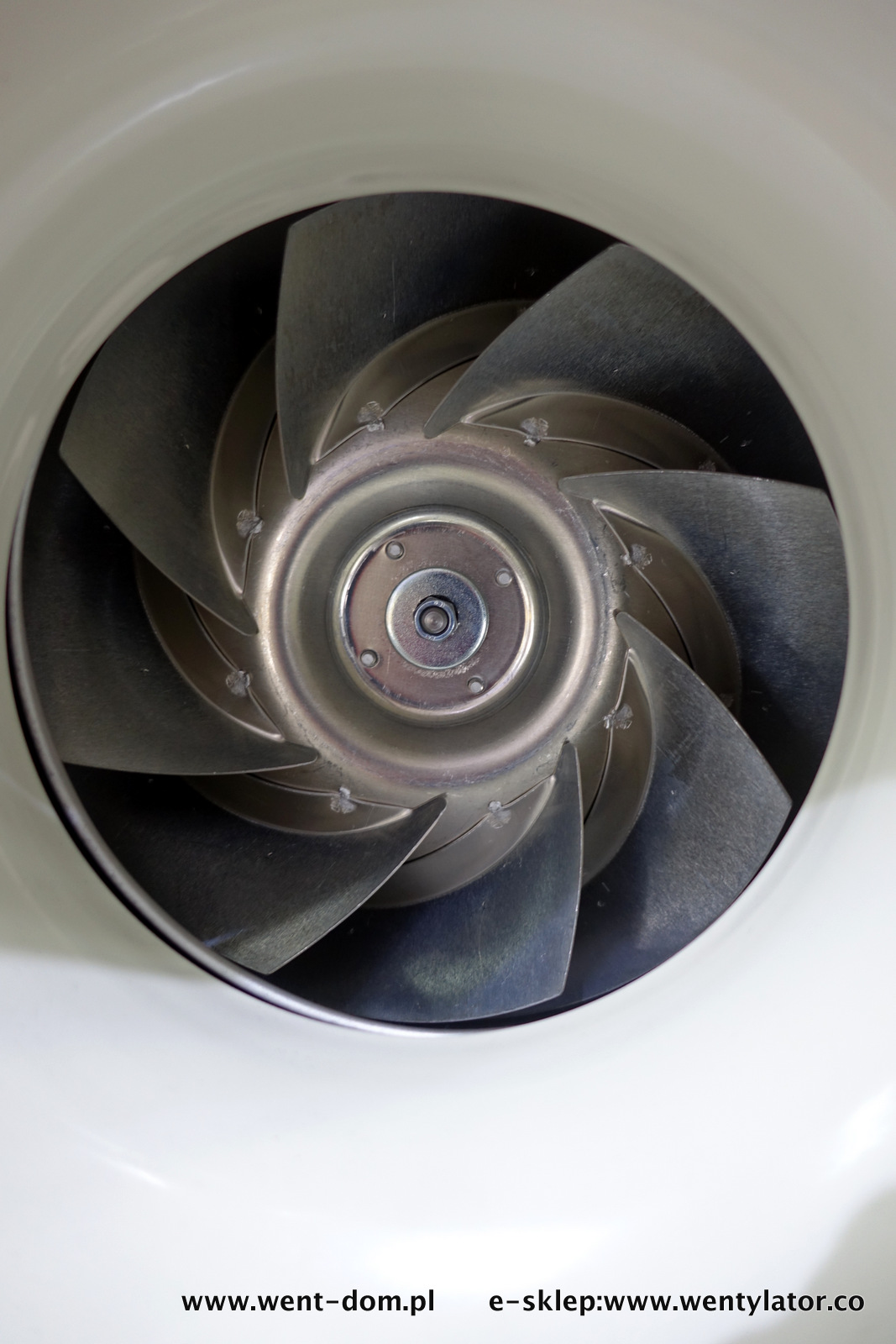

• wirnik z tworzywa sztucznego (modele 160, 250, 350, 500, 800, 800N)
• wirnik z blachy aluminiowej (modele 1000, 1300, 2000, 4000, 6000)

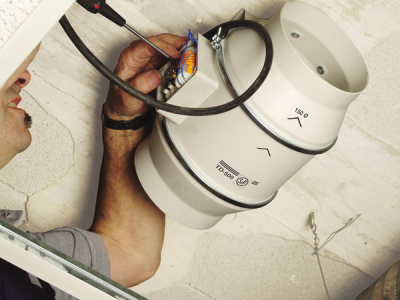

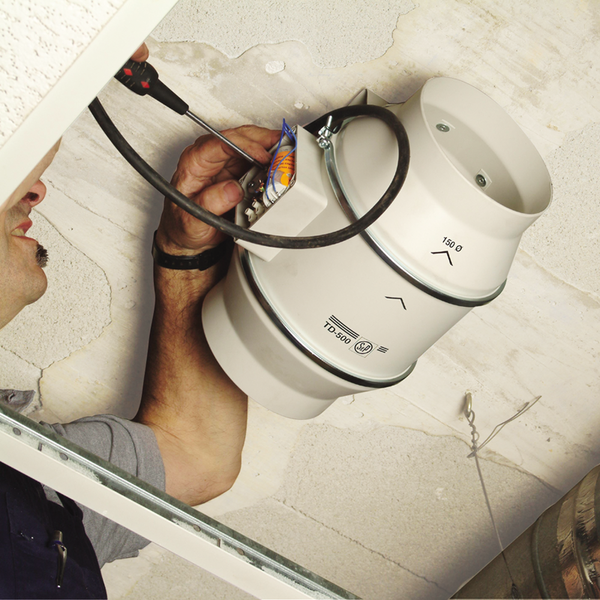

• możliwość montażu w pozycji pionowej i poziomej

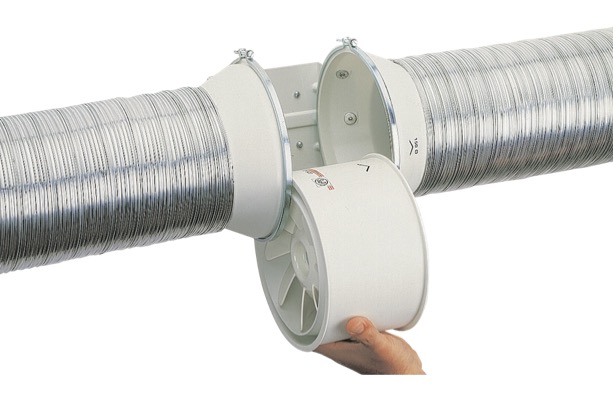

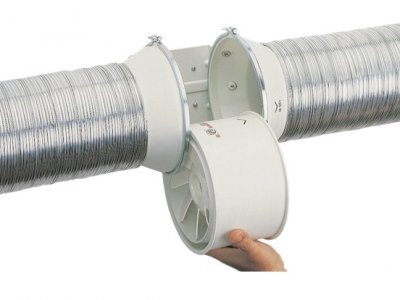

• dostęp do silnika po rozpięciu klamr montażowych

Gama wentylatorów TD obejmuje:

• dwustopniowe modele TD dostępne w średnicach 100 i 125 mm (modele TD-160/100, TD-250/100 i TD-350/125),

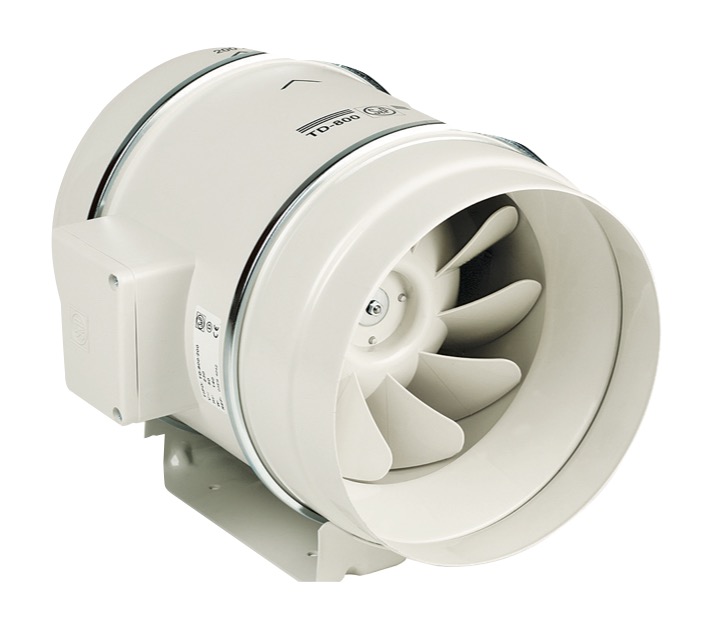

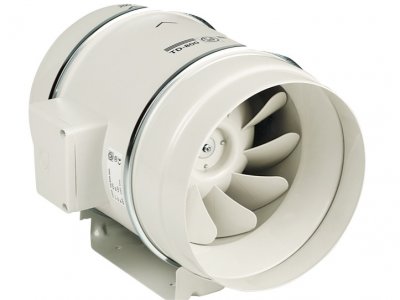

• trójstopniowe modele TD dostępne w średnicach od 150 do 315 mm (modele TD-500/150, TD-500/160, TD-800/200, TD-800/200N, TD-1000/250, TD-1300/250, TD-2000/315),
• jednostopniowe modele TD dostępne w średnicach 355 i 400 mm (modele TD-4000/355 i TD-6000/400),
• jednostopniowe modele TD z regulowanym opóźnieniem czasowym (1-30min.) dostępne w standardowych średnicach od 100 do 200 mm.

Silnik elektryczny

• silniki jednofazowe 230V, 50Hz (modele 160-350), 230V, 50/60Hz (modele 500-2000)
• silniki trójfazowe 400V, 50Hz (modele 4000 TRIF, 6000 TRIF)
• stopień ochrony IP44, klasa izolacji uzwojenia B (modele 160-2000)
• stopień ochrony IP54, klasa izolacji uzwojenia F (modele 4000-6000)
• łożyska kulkowe
• do regulacji częstotliwościowej (silniki trójfazowe)
• do regulacji napięciowej (silniki jednofazowe)
• dwubiegowy (zalecany przełącznik biegów REGUL-2) - modele 160-350
• trójbiegowy (zalecany przełącznik biegów INTER 4P) - modele 500-2000
• termiczne zabezpieczenie uzwojenia przed przeciążeniem:

  • topikowe (modele 160-350)
  • bezpiecznik automatyczny - pozostałe modele
