Wentylator dachowy CTB ECOWATT

Wentylator dachowy CTB Ecowatt ^{(Soler & Palau - Hiszpania)}

• KARTA KATALOGOWA
• INSTRUKCJA OBSŁUGI

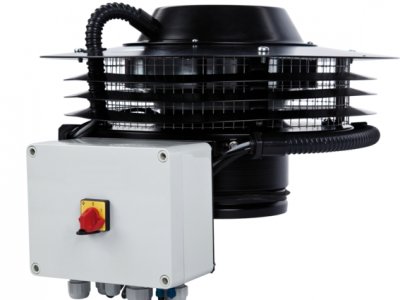

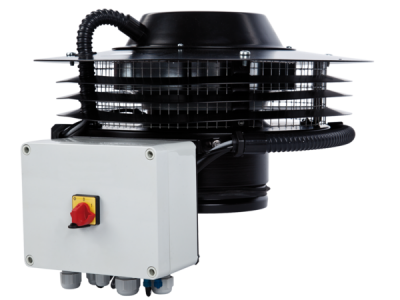

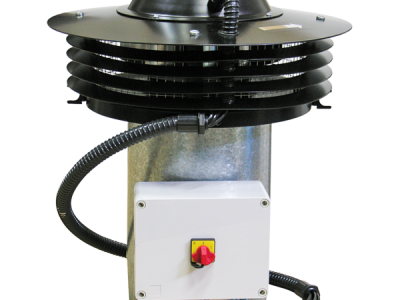

Wentylator promieniowy CTB ECOWATT z wyrzutem poziomym o zwartej niskiej zabudowie do montażu na dachu. Wentylator wyposażony w wyłącznik serwisowy.

Do wentylacji pomieszczeń w czterech różnych trybach:

• tryb stałego ciśnienia,
• tryb stałej wydajności,
• tryb proporcjonalny,
• tryb min max.

Wentylatory dachowe ze zintegrowanym sterownikiem (wyposażenie dodatkowe dostępne na życzenie).

SILNIK ELEKTRYCZNY

• jednofazowy, 230V, 50/60Hz
• elektronicznie komutowany
• regulacja za pomocą potencjometru umieszczonego w puszcze elekrycznej, lub za pomocą regulatora REB ECOWATT
• analogiczne wejście z zaciskami w skrzynce przyłączeniowej do sterowania wentylatorem z sygnałem wejściowym 0-10V
• zabezpieczenie termiczne
• IP44
• wyłącznik serwisowy IPSS

KONSTRUKCJA

• promieniowy wentylator dachowy z wyrzutem poziomym
• wirnik z ocynkowanej blachy stalowej
• obudowa z ocynkowanej blachy stalowej, pomalowana farbą poliestrową
• temperatura pracy od -20°C do +40°C
• wyłącznik serwisowy w standardzie

ZDALNY STEROWNIK

Do nastawy parametrów wentylatora, konieczne jest zastosowanie zdalnego sterownika PROSYS ECOWATT.

• zasilanie jednofazowe 230V +/- 15%, 50/60Hz
• możliwość podłączenia i regulowania do 32 wentylatorów jednym zdalnym sterownikiem

TRYB PRACY PRZY STAŁYM CIŚNIENIU

• minimalna prędkość obrotowa pomiędzy 0-50%
• maksymalna prędkość obrotowa pomiędzy 50-100%
• tryb nocny regulowany pomiędzy 25-100% ciśnienia przy maksymalnej prędkości obrotowej

TRYB PRACY PRZY STAŁEJ WYDAJNOŚCI

(niedostępne dla modelu CTB 400/160 ECOWATT)

• minimalna prędkość obrotowa pomiędzy 0-50%
• maksymalna prędkość obrotowa pomiędzy 50-100%
• tryb nocny regulowany pomiędzy 25-100% wydajności przy maksymalnej prędkości obrotowej

TRYB PRACY PROPORCJONALNEJ

• 2 analogowe wejścia 0-10V lub 4-20mA
• regulacja pracuje w funkcji maksymalnych wymaganych parametrów
• minimalna prędkość obrotowa pomiędzy 0-50%
• maksymalna prędkość obrotowa pomiędzy 50-100%
• wyjście przekaźnika alarmu

TRYB PRACY MINI-MAXI

• wentylator pracuje z wysoką bądź niską prędkością obrotową, czujnik lub styk zewnętrzny podłączony do wejścia cyfrowego
• minimalna prędkość obrotowa pomiędzy 0-50%
• maksymalna prędkość obrotowa pomiędzy 50-100%
