Filtry CleanPad Pure o zwiększonej pojemności pyłowej

Aby zbudować filtr o dużym stosunku powierzchni czynnej do powierzchni napływu powietrza należy wykonać dużą ilość plis. Im większa ilość plis tym większa powierzchnia i tym samym większa ilość pyłu może się na niej zgromadzić. Ponadto ten sam strumień powietrza przepływa przez dużą powierzchnię z mniejszą prędkością niż przez powierzchnię mniejszą dzięki czemu maleje opór przepływu.

Metoda plisowania materiału filtracyjnego ma jednak ograniczenie. Zbyt duża ilość plis o małym rozstawie powoduje szybkie zamykanie przestrzeni pomiędzy nimi przez osadzające się w miejscach gięć materiału filtracyjnego cząstki pyłu o dużych wymiarach. Przesłonięta powierzchnia przestaje być dostępna dla przepływającego powietrza, co w efekcie powoduje zmniejszenie powierzchni filtracyjnej i szybki wzrost oporów przepływu. Dlatego zwiększanie powierzchni filtra poprzez zwiększenie ilości plis ma granicę, po przekroczeniu której pojemność pyłowa filtra zamiast rosnąć maleje.

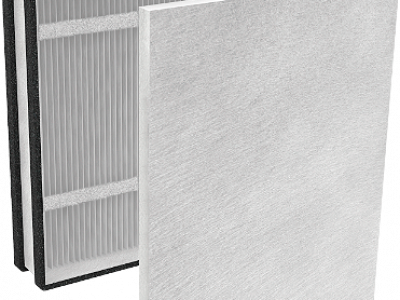

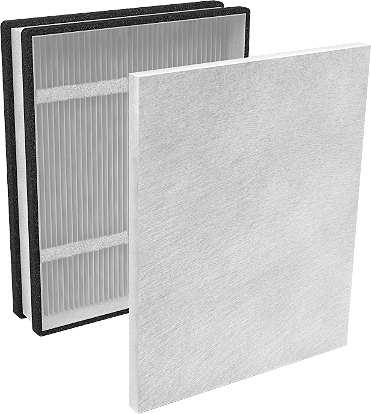

W celu ograniczenia przysłaniania powierzchni czynnej przez cząstki o dużych wymiarach w filtrach CleanPad Pure zastosowaliśmy prefiltr, którego zadaniem jest zatrzymanie dużych cząstek zanim trafią na właściwy materiał filtracyjny. Prefiltr wykonany jest z włókniny o dużej przepuszczalności dla cząstek małych, które z kolei są skutecznie zatrzymywane przez filtr właściwy równomiernie obciążając jego powierzchnię. W okresie użytkowania filtra przewidziano jedną wymianę prefiltra. Prefiltr mocowany jest na rzepach dzięki czemu po osiągnięciu oporu końcowego można go łatwo wymienić i kontynuować użytkowanie filtra. Z każdym filtrem dostarczane są dwa prefiltry.

Zwiększanie powierzchni filtra poprzez zwiększanie ilości plis ma granicę, po przekroczeniu której pojemność pyłowa filtra zamiast rosnąć maleje. Odpowiednio zaprojektowany prefiltr zatrzymuje największe cząstki i pozwala na przesunięcie tej granicy dzięki czemu możliwe jest uzyskanie większej powierzchni filtracji i pojemności pyłowej filtrów.

Zastosowanie prefiltra wydłuża czas użytkowania filtra M5 w stosunku do filtra nie wyposażonego w prefiltr. Masa pyłu zatrzymanego na filtrze do chwili osiągnięcia przez filtr oporu końcowego odniesiona do 1 m2 powierzchni napływu powietrza na filtr dla filtra z prefiltrem jest o 80% większa niż w przypadku tego samego filtra bez prefiltru.

Dwustopniowa filtracja z wykorzystaniem prefiltrów umożliwia wykonanie filtra z dużą ilością plis o małym rozstawie dzięki czemu stosunek powierzchni czynnej filtra do powierzchni napływu powietrza na filtr wynosi 8.7. Uzyskana w ten sposób pojemność pyłowa filtrów CleanPad Pure M5 jest o 60% większa od pojemności pyłowej filtrów CleanPad G4 oraz 3-krotnie większa od pojemności pyłowej płaskiej włókniny klasy G4.
